В радиочастотных системах коаксиальная линия выступает основным трактом передачи сигнала от передатчика к антенне или между измерительными приборами. Даже небольшое нарушение согласования приводит к росту КСВ и дополнительным потерям. По практическим измерениям, несоответствие импеданса или типа коннектора может добавить от 0,5 до 2,5 дБ потерь на одном соединении, а при КСВ 2,0 отражение достигает 11 % мощности. Грамотно подобранные проводники, переходники и коннекторы для коаксиального кабеля позволяют сохранить максимум энергии сигнала и обеспечить стабильные параметры системы на частотах от десятков мегагерц до единиц гигагерц.
Основные факторы, влияющие на совместимость в коаксиальной линии
Совместимость определяется несколькими техническими параметрами. Игнорирование любого из них приводит к отражениям, нагреву и снижению эффективности всей линии.
- Волновое сопротивление (импеданс). Большинство профессиональных ВЧ-систем используют стандарт 50 Ом. Использование 75-омного кабеля или разъема в 50-омной цепи вызывает значительные отражения. Даже небольшое отклонение импеданса на стыке кабель–коннектор повышает КСВ и увеличивает вносимые потери.
- Типы и gender разъемов. SMA, N-type, BNC, TNC и UHF имеют разную конструкцию, частотный диапазон и механику подключения. SMA обычно работает уверенно до 18 ГГц, N-type –до 11–18 ГГц и лучше подходит для мощных систем благодаря большему размеру и лучшей герметичности. Главная ошибка –путать SMA с RP-SMA: неправильное соединение повреждает центральный контакт.
- Частотный диапазон и вносимые потери. Каждый коннектор имеет предел рабочей частоты. На частотах выше 3 ГГц бюджетные переходники часто показывают КСВ выше 1,5 и потери 0,4–0,8 дБ на одно соединение. Для систем 5G и Wi-Fi 6/7 необходимо выбирать компоненты с подтвержденными характеристиками до 6 ГГц и выше.
- Материалы контактов и диэлектрика. Позолоченные или посеребренные центральные контакты и тефлоновый (PTFE) диэлектрик обеспечивают низкие потери и устойчивость к многократным подключениям. Дешевые материалы быстро окисляются, увеличивая переходное сопротивление и КСВ после 50–100 циклов.
- Мощностная нагрузка. В линиях с мощностью свыше 10–20 Вт важно, чтобы коннекторы и кабели выдерживали пиковую нагрузку без перегрева и изменения параметров.
Практические рекомендации по обеспечению совместимости
Для минимизации проблем специалисты придерживаются нескольких правил:
- всегда проверяйте полное соответствие импеданса 50 Ом по всей цепи;
- минимизируйте количество переходников: каждый дополнительный адаптер добавляет 0,2–0,5 дБ потерь;
- используйте прямые кабельные сборки с нужными коннекторами вместо цепочки переходников;
- при подключении внешних антенн к модемам 4G/5G тщательно сверяйте тип разъема на устройстве (SMA или RP-SMA).

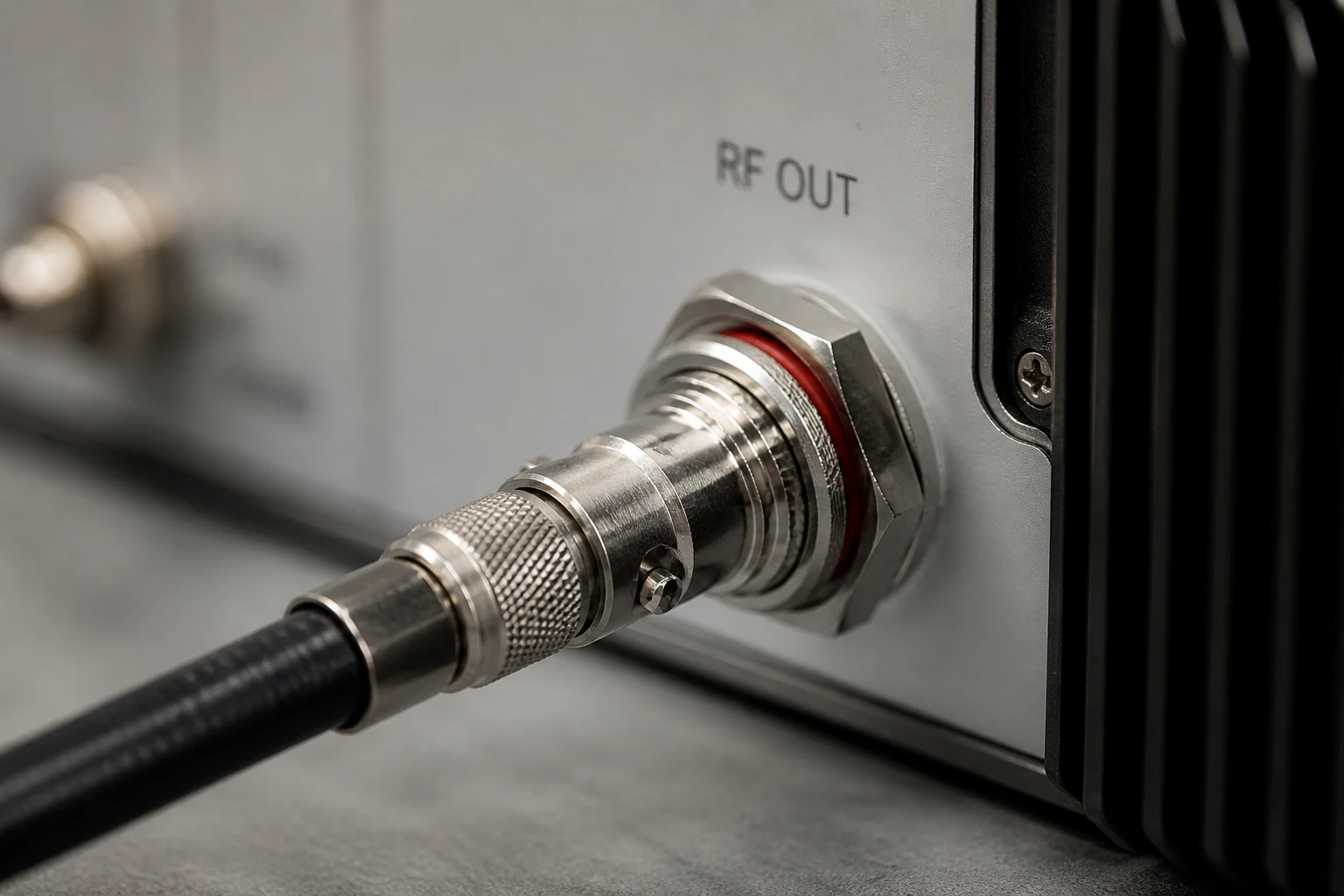

Особое внимание стоит уделить разъемам N-type одному из самых надежных решений для мощных и наружных систем. Подробный ассортимент качественных N-type разъемов представлен здесь: https://a-comms.com.ua/ru/n-type-roziemy/. Перед сборкой линии рекомендуется измерять КСВ и вносимые потери на NanoVNA или аналогичном приборе после каждого значимого соединения. Это позволяет выявить проблемы на этапе монтажа, а не после запуска системы.
Обеспечение совместимости в коаксиальной линии требует внимательного подбора всех элементов по импедансу, типу разъема, частотному диапазону и материалам. Грамотный подход снижает общие потери в тракте на несколько децибел и повышает надежность работы оборудования в реальных условиях. В результате правильно собранная линия передает максимум мощности к антенне или нагрузке, обеспечивает точные измерения и продлевает срок службы компонентов. Лучше один раз потратить время на проверку совместимости, чем регулярно решать проблемы с отраженной мощностью и перегревом.
